Детали конструкции пресс-форм для рынков Северной Америки и Европы: руководство по адаптации для трансграничных заказов фабрик пресс-форм

Проектирование пресс-форм является основным звеном в доставке международных заказов, а 2D- и 3D-чертежи, предоставляемые клиентами, являются фундаментальной основой для разработки дизайна. Между рынками Северной Америки и Европы существуют значительные различия в требованиях к чертежам, выборе материалов, структурных характеристиках, стандартах точности и других аспектах. Заводы по производству пресс-форм должны точно адаптироваться к этим детальным требованиям, чтобы снизить риски переделок и повысить узнаваемость среди клиентов. Ниже подробно описаны ключевые моменты проектирования пресс-форм для обоих регионов с четырех аспектов: получение и проверка чертежей клиентов, основные элементы дизайна, региональные спецификации адаптации и стандарты доставки документации.

I. Получение и проверка чертежей заказчика

Основой для проектирования являются 2D-чертежи (обычно в форматах DWG и DXF) и 3D-чертежи (в основном в форматах STEP, X_T и IGES), предоставленные клиентами. Заводы должны сначала пройти стандартизированную проверку:

• Совместимость форматов: клиенты из Северной Америки часто предоставляют форматы X_T (ядро Parasolid) и DWG, целостность которых необходимо проверить с помощью такого программного обеспечения, как SolidWorks и NX; Европейские клиенты предпочитают форматы STEP и IGES, и необходимо подтвердить отсутствие маркировки GD&T (геометрические размеры и допуски).

• Полнота информации: Для 2D чертежей необходимо проверить размерную цепочку, геометрические допуски и требования к шероховатости поверхности; для 3D-чертежей необходимо проверить ключевые характеристики, такие как однородность толщины стенок изделия, угол уклона и структура подрезов, чтобы избежать отклонений от конструкции, вызванных неполной информацией о чертеже.

• Адаптируемость к стандартам: чертежи в Северной Америке в основном соответствуют стандартам ANSI, тогда как европейские чертежи в основном основаны на стандартах ISO. Необходимо заранее подтвердить систему маркировки допусков и при необходимости связаться с заказчиками для унификации эталона.

II. Основные элементы дизайна

(I) Выбор материала

На рынке Северной Америки предпочитают пресс-формы, соответствующие стандартам AISI, такие как предварительно закаленная сталь P20 и инструментальная сталь для горячей обработки H13, подчеркивающие износостойкость материала и эффективность обработки, которые подходят для сценариев массового производства; заказы в автомобильной промышленности часто требуют, чтобы материалы прошли сертификацию NADCAP, и необходимо предоставить сертификаты на материалы. На европейском рынке приоритет отдается сталям стандарта EN, таким как предварительно закаленная сталь 1.2311 и инструментальная сталь для горячей обработки 1.2344. Соответствие RoHS является основным требованием, а высококачественные медицинские и электронные формы также должны соответствовать ограничениям правил REACH. Вместе с материалами необходимо предоставить отчеты о компонентах и ​​сертификаты экологических испытаний.

(II) Спецификации структурного проектирования

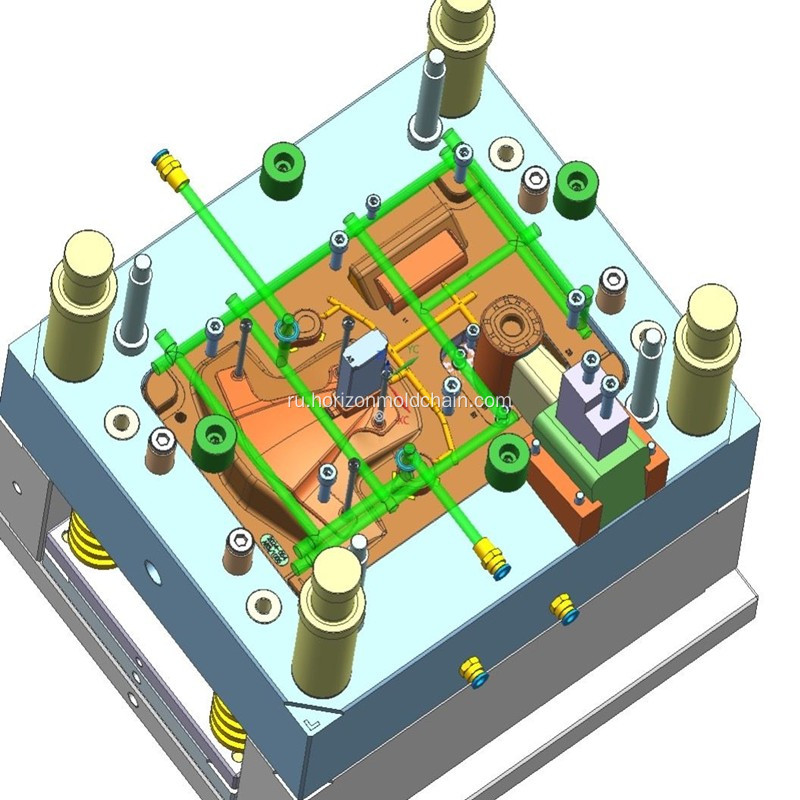

Рынок Северной Америки ориентирован на эффективность производства. Конструкция пресс-формы должна адаптироваться к потребностям быстрой смены пресс-форм. В основном используются стандартизированные пресс-формы (например, североамериканские серии DME и HASCO). В качестве механизма выталкивания предпочтительны пневматические выталкиватели. В конструкции системы охлаждения особое внимание уделяется быстрому охлаждению для сокращения цикла. Ширина вентиляционной канавки полости обычно контролируется в пределах 0,02-0,03 мм, а расположение каналов для воды необходимо оптимизировать в соответствии со структурой продукта, указанной в 3D-чертежах клиента. Европейский рынок больше ориентирован на структурную стабильность и ремонтопригодность. Основы пресс-форм в основном соответствуют европейским стандартам HASCO или серии FUTABA. Механические выталкивающие стержни являются основным механизмом выталкивания в сочетании с направляющими стойками для точного позиционирования. Каналы охлаждающей воды имеют сбалансированную компоновку. Вентиляционные канавки должны учитывать экологические требования, чтобы избежать остатков антиадгезива для пресс-формы. В то же время пространство для обслуживания должно быть зарезервировано в соответствии с требованиями сборки 2D-чертежей заказчика.

(III) Требования к точности и допускам

Рынок Северной Америки реализует стандарты ANSI. Допуск на размер обычных форм контролируется на уровне ±0,01 мм, а требования к допускам для форм для автомобильных компонентов могут достигать ±0,005 мм; шероховатость поверхности обычно должна составлять Ra 0,8-1,6 мкм, а внешний вид деталей должен быть ниже Ra 0,4 мкм, что должно строго соответствовать уровню допуска, указанному на чертежах заказчика. Европейский рынок следует стандартам ISO с более строгими требованиями к точности допусков. Допуск основных компонентов обычно составляет ± 0,003–± 0,008 мм, а медицинские формы даже должны обеспечивать точность на микронном уровне; обработка поверхности должна соответствовать стандартам ЕС R111, а для некоторых заказов требуется отчет об испытаниях в солевом тумане. Процесс обработки необходимо корректировать в соответствии с условиями эксплуатации, указанными на чертежах.

III. Региональные характеристики адаптации

• Заказы в Северной Америке: цикл проектирования обычно составляет 1–2 недели, из которых 3–5 дней отводятся на доработку. Клиенты ценят скорость реагирования проекта. Необходимо быстро выполнить анализ DFM (Проектирование для производства) на основе предоставленных ими 2D- и 3D-чертежей, сосредоточив внимание на оценке совместимости между пресс-формой и термопластавтоматом клиента, а также оперативно получить предложения по оптимизации конструкции. После внесения изменений в чертежи формат X_T является предпочтительным для обратной связи, чтобы облегчить вторичное редактирование клиентов.

• Европейские заказы: цикл проектирования составляет 2-4 недели, документы о соответствии должны быть подготовлены одновременно. На основании экологических требований и норм безопасности, отмеченных на чертежах заказчика, необходимо дополнить отчетами экологической сертификации пресс-форм и отчетами о проверке безопасности конструкций. Этап выборки требует проведения нескольких испытаний на долговечность, а план испытаний должен быть составлен на основе сценария обслуживания продукта по чертежам клиента.

IV. Стандарты доставки документов

После завершения проектирования заказчику должен быть передан полный пакет документов:

• Форматы чертежей: Формат STEP (ISO 10303) является общим стандартом для обоих регионов и гарантирует отсутствие отклонений в размерах; Клиентам из Северной Америки может быть предоставлен дополнительный формат X_T, а клиентам из Европы — формат IGES.

• Подтверждающие документы: необходимо приложить подробную спецификацию (ведомость материалов), сборочный чертеж пресс-формы в разобранном виде, список изнашиваемых деталей и отчет об анализе DFM, основанный на чертежах клиента (клиенты из Северной Америки уделяют особое внимание осуществимости производства, в то время как европейским клиентам необходимо дополнить инструкции по соблюдению экологических требований и данные испытаний на срок службы).

• Требования к маркировке: На всех чертежах должны быть четко указаны допуски на размеры, марки материалов и требования к обработке поверхности. Европейские заказы должны дополнительно маркироваться экологическими этикетками и степенью переработки.
