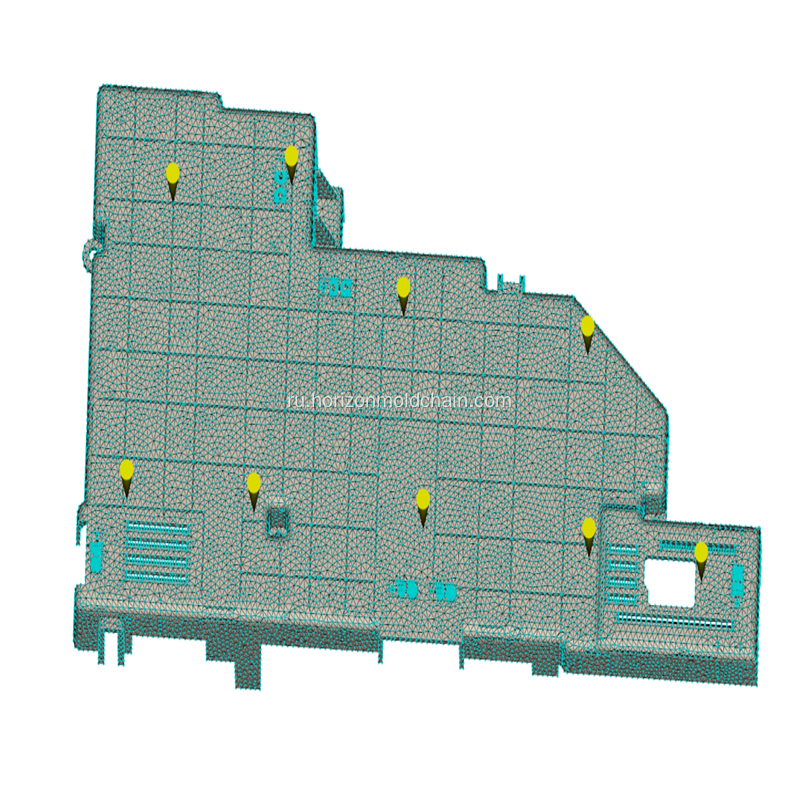

Пресс-форма для моделирования нижней части корпуса бытовой техники

Решения для проектирования направляющих для литьевых форм: типы, выбор и оптимизация для глобального рынка

Для производителей литьевого формования во всем мире конструкция направляющих является решающим фактором в обеспечении качества продукции, эффективности производства и контроля затрат. Независимо от того, производите ли вы небольшие пластиковые детали или большие, сложные детали — от (корпуса бытовой техники) и автомобильных деталей — выбор правильной конструкции направляющей литейной формы обеспечивает равномерное течение пластмассы, минимальное количество дефектов и стабильные результаты от партии к партии. В этом руководстве представлены наиболее эффективные решения по проектированию бегунов, адаптированные к потребностям международного производства и оптимизированные как для социальных сетей, так и для видимости в поиске на веб-сайтах.

Почему конструкция направляющих имеет решающее значение для успеха литья под давлением

Бегунок представляет собой «магистраль», по которой расплавленный пластик доставляется от форсунки в полость формы. Плохо спроектированный желоб приводит к дорогостоящим проблемам: неравномерному заполнению, линиям сварных швов, воздушным ловушкам, следам усадки и перерасходу материала. Для мировых брендов эти дефекты означают бракованные партии, нарушение сроков и ущерб репутации бренда, особенно на конкурентных рынках, таких как автомобилестроение, электроника и бытовая техника.

Профессиональные решения по проектированию направляющих устраняют эти болевые точки, подбирая тип направляющих в соответствии с размером, материалом и объемом производства вашей детали. Правильная конструкция сокращает время цикла, сокращает отходы материала и обеспечивает соответствие деталей международным стандартам качества (ISO 9001, IATF 16949), что делает вашу продукцию готовой к выходу на рынок по всему миру.

Распространенные решения по проектированию направляющих для литьевых форм

Не существует универсальной конструкции направляющих — каждый тип имеет уникальные преимущества и подходит для конкретных производственных сценариев. Ниже представлены наиболее широко используемые решения, которым доверяют мировые производители.

6.1 Конструкция холодных литников: экономически эффективно для производства с низкими и средними объемами

Холодные каналы являются наиболее распространенной и экономичной конструкцией, идеально подходящей для малых и средних производственных тиражей. Они состоят из твердых каналов, которые остаются холодными во время формования, а материал полозьев затвердевает рядом с деталью. Конструкция холодных каналов универсальна — подходит для АБС, ПП, ПК и других распространенных пластиков — и хорошо подходит для таких деталей, как компоненты мелкой бытовой техники, электронные корпуса и детали автомобильной отделки.

Основные преимущества: низкая первоначальная стоимость пресс-формы, простота обслуживания и совместимость с большинством машин для литья под давлением. Для производителей, впервые занимающихся формованием по индивидуальному заказу, решения по проектированию холодных каналов предлагают надежную и экономичную отправную точку.

6.2 Конструкция горячеканальных систем: высокая эффективность для массового производства

Для крупносерийного производства (более 100 000 деталей) конструкция горячеканальных систем является золотым стандартом. В горячеканальных системах используются нагретые каналы для поддержания расплавленного пластика в жидком состоянии, что исключает образование затвердевших отходов, характерных для холодных литников. Эта конструкция идеально подходит для крупных деталей (например, корпусов холодильников) или небольших сложных компонентов (например, электронных разъемов), где эффективность использования материалов и время цикла имеют наибольшее значение.

Ключевые преимущества: Минимальные отходы материала (до 95 % меньше, чем у холодных каналов), сокращение времени цикла и равномерное заполнение сложных деталей. Хотя первоначальные затраты на пресс-формы выше, решения по проектированию горячеканальных систем обеспечивают долгосрочную экономию для крупных производителей.

6.3 Конструкция полугорячеканальных каналов: сбалансированная эффективность и стоимость

Полугорячие (или изолированные) направляющие устраняют разрыв между холодными и горячими конструкциями. Они используют изолированные каналы, чтобы пластик оставался расплавленным рядом с полостью, в то время как внешние секции слегка охлаждаются, что позволяет сократить количество отходов без высокой стоимости полностью горячеканальных каналов. Это решение идеально подходит для производства средних объемов, особенно для деталей с различной толщиной стенок (например, крышек мониторов или компонентов автомобильной приборной панели).

Ключевые факторы при выборе конструкции направляющей

Выбор правильной конструкции направляющих зависит от трех основных факторов: размера/сложности детали, объема производства и типа материала. Например, стеклонаполненные пластмассы требуют более крупных направляющих для предотвращения засорения, в то время как для мелких и точных деталей лучше использовать системы горячих каналов, позволяющие избежать линий сварки. Здесь решающее значение имеет моделирование течения в пресс-форме: проверка того, как пластик проходит через направляющую, чтобы оптимизировать размер, форму и расположение литников перед изготовлением пресс-формы.
